对于喜欢把玩发射器的玩家来说，ATM 波箱一定不陌生。它凭借出色的把玩体验感，成为不少玩家的心头好。但很多人面对 ATM 波箱的内部结构时，总会觉得无从下手，更别说拆解和安装了。今天这篇文章，就从 ATM 波箱的核心特性讲起，一步步带大家掌握它的拆解与安装技巧，就算是新手，跟着操作也能轻松搞定。

一、认识波箱：主流波箱差异对比

首先我们要知道什么是波箱，波箱是发射器的动力来源，直接影响着使用体验。现在主流的常规波箱种类有二号波与 ATM 波箱，两种波箱各有千秋：

1. 二号波：适合下场对抗
下场是指去到专业场地与其他志同道合的人进行对抗。二号波可塑性高，内部可自行 DIY 各式各样的零部件，最终的效果可以做到秒三十、四十、五十等（每秒发射出的水宝宝数量），下场时能快人一步。

2. ATM 波箱：注重还原与把玩
ATM 更注重于还原与把玩，比如能做到真实的空仓挂机（水宝宝没有的时候自动空挂，还原与真铁的效果），还有较为拟真的后坐力——这里的后坐力指波箱运行时，bolt 撞击机匣或者波箱时的震动反馈到手臂的感觉，以及激发时 bolt 回膛的效果，具体可看下图：

ATM 波箱代入感十足。不过，它也有短板，秒速没办法做得太高，更适合追求把玩乐趣的玩家，而非追求极限性能的用户。

二、ATM 波箱开箱部件清单

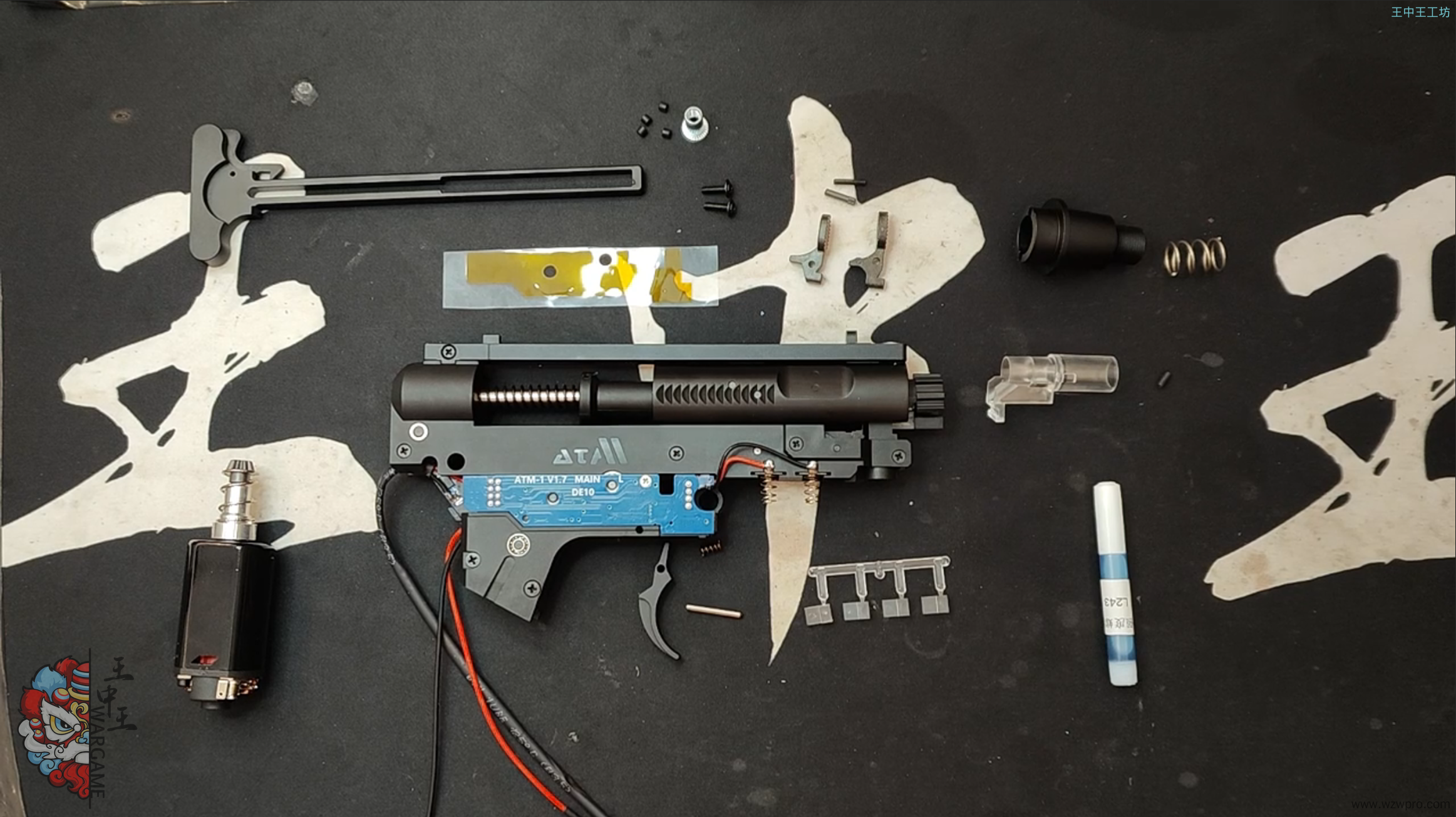

ATM 波箱的波壳整体采用尼龙材质，全新的 ATM 打开包装后包含以下部件：

1. ATM 专用铝合金拉机柄
2. 四颗橡胶的假销钉（用于机匣上的小孔、中销小孔，主要是遮丑）
3. 两颗握把螺丝（一般握把都自带，所以不太用得上）
4. 两个网球拍（根据自己手中的套件选择合适的规格，网球拍就是空挂释放）
5. 铝合金外管座与三通弹簧（ATM 只能使用专用的外管座，三通弹簧则是为了两通与推嘴的气密性）
6. 黄色的绝缘贴纸（无脑直接贴在蓝色火控板上）
7. ATM 专用有刷电机
8. ATM 波箱本体
9. ATM 专用两通
10. 铝合金扳机加销钉弹簧
11. 增高垫片（四种厚度，主要调节推嘴与两通的同心度，同心度直接影响性能，并且同心度太差可能导致撞坏两通或者损坏推嘴胶皮）
12. 低强度螺丝胶（建议个人玩家到手后将所有螺丝稍微抹一点点）

三、ATM 波箱到手必做两步操作

重要提示：ATM 波箱到手后，以下两步必须先做，避免后续操作出现安全隐患或部件损坏！

1. 释放活塞

向前推快慢机片释放活塞，以免拆解或者其他操作时活塞误释放夹住手指。

2. 粘贴绝缘贴纸

波箱自带一张黄色绝缘贴纸，要将它贴在火控板上。绝缘贴纸能起到保护火控板的作用，防止电路出现短路等问题，为后续操作保驾护航。

四、两通与菊花头：配合问题解决方法

安装过程中，会遇到一个小小的垫片，它的安装方式很简单，跟着图中的展示操作即可。垫片主要是为了适配不同平台的套件，由于不同平台的设计存在差异，难免会有公差，造成菊花头与两通高低不匹配。

仔细观察会发现，两通和菊花头是相互配合的关键部件，菊花头内装有推嘴和胶皮，它们的配合状态直接影响波箱性能。

配合不当的危害：
1. 若菊花头和两通存在高低差，菊花头会直接撞击两通边缘，轻则打坏两通，重则损坏胶皮与推蛋杆；
2. 若推嘴与两通的同心度差，会导致轻微漏气，影响发射效果。

出现上述情况，就可以使用垫片将波箱调整到合适的高低，具体有两种方法：

第一种：安装好下机匣与握把后，观察波箱是否与下机匣完全平行；

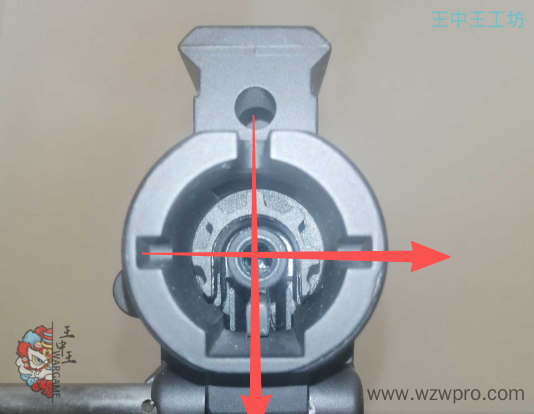

第二种：安装完下机匣与握把后，套上上机匣，从前方观察推嘴是否在中心处。

五、ATM 波箱拆解步骤：从外到内

拆解原则：从外到内、安全有序进行，注意保护部件不损坏，避免零件丢失。

1. 复进杆与复进簧拆解

首先要准备一套批头套装，用 3.0 规格的内六角拧下前方的机密螺丝。拆解过程很简单，用一字螺丝刀向前拨动复进簧与复进杆，直到能用钳子夹住复进杆为止。这里要特别注意，另一只手一定要握住后面所有的复进环，防止复进簧弹飞，伤到自己或他人。最后拉出复进杆，就能完整取下这两个部件。

2. 复进导轨拆除

取出后方复进导轨的固定螺丝，然后向上拆除复进导轨。如果力气小，拆不动的话，可以稍微翘一翘，但要注意力度，别损坏导轨或波箱外壳。

3. Bolt 部件拆卸

拆完复进导轨后，Bolt 的拆卸就很简单了。将 Bolt 尾部向上翘，轻轻向后一拉就能取下。从结构上能看到，整个 Bolt 是直接挂在天梯上的，这也为后续安装提供了便利。此时，大家可以趁机更换卷毛，或者给活塞放点气密油，为后续使用做好准备。

4. 菊花头拆卸

找到菊花头上方的尼龙销子，将其取出后，菊花头就能轻松拿下来。如果想更换金属四件套，这里就是更换金属菊花头与金属推嘴的关键位置。

5. 火控板拆卸

先打下火控板的固定螺丝，再拆除明面上所有能看到的螺丝。这里要注意，上方的 4 颗螺丝背后都有对应的螺母，拆下来后要妥善收好，别弄丢了。所有螺丝拆下后，先将火控板后方的插口断开，然后按照特定角度轻轻翻着火控板，将其取出来。取出来后会发现，里面还藏着一颗固定螺丝，拆下这颗螺丝，才能打开波壳。

6. 波壳打开与部件收纳

掀开波壳时一定要稳，尽量不让内部部件弹飞。另外，轴承上粘的调齿垫片要及时放回齿轮上，避免丢失。后续拆解内部部件时，像天梯、齿轮组等，拆下来后要分类摆放，方便后续安装。

六、ATM 波箱核心部件功能解析

拆完波箱后，我们来认识一下内部核心部件的功能，了解它们各自的作用，才能更好地进行安装和维护。

（一）减速器：保护部件，延长使用寿命

减速器的主要作用是给 Bolt 回膛的时候减速。大家别小看这个功能，它能有效避免 Bolt 因回膛速度过快而撞坏波壳，也能防止长时间使用后机匣被撞坏，大大延长波箱的使用寿命。

（二）火控上板：控制发射，精准检测

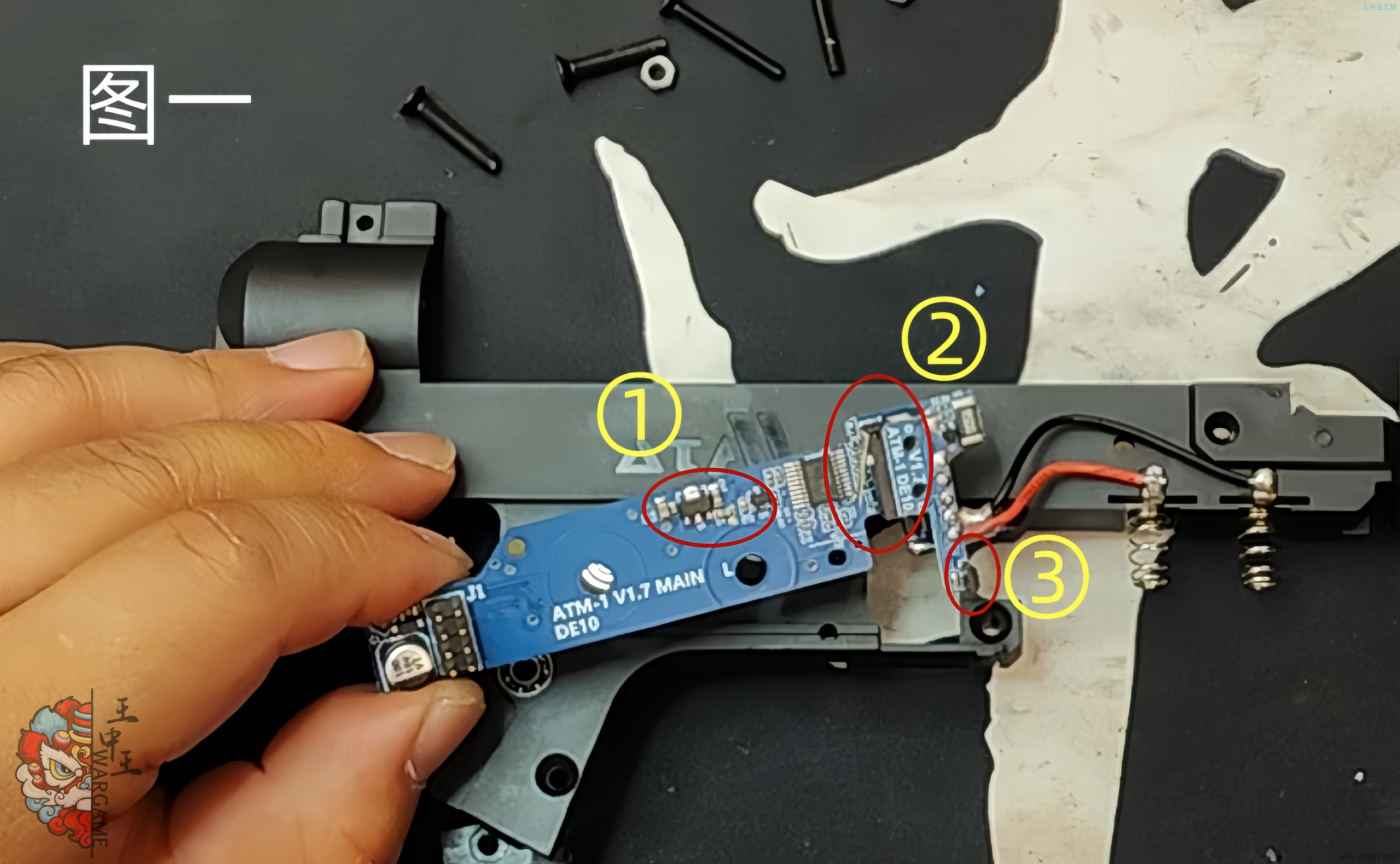

火控上板是波箱的 “控制中枢”，上面有主开关和扳机开关，负责控制发射器的激发（图片一内序号②）。同时，火控上板上还装有两个霍尔传感器：一个用来检测蛋糕齿上的磁铁，蛋糕齿转一圈，传感器检测到一次磁铁，相当于一个计数器，能让火控精准控制齿轮每次停止的位置（图片一内序号①）；另一个则检测空挂块的磁铁，以此判断是否还有弹（图片一内序号③）。

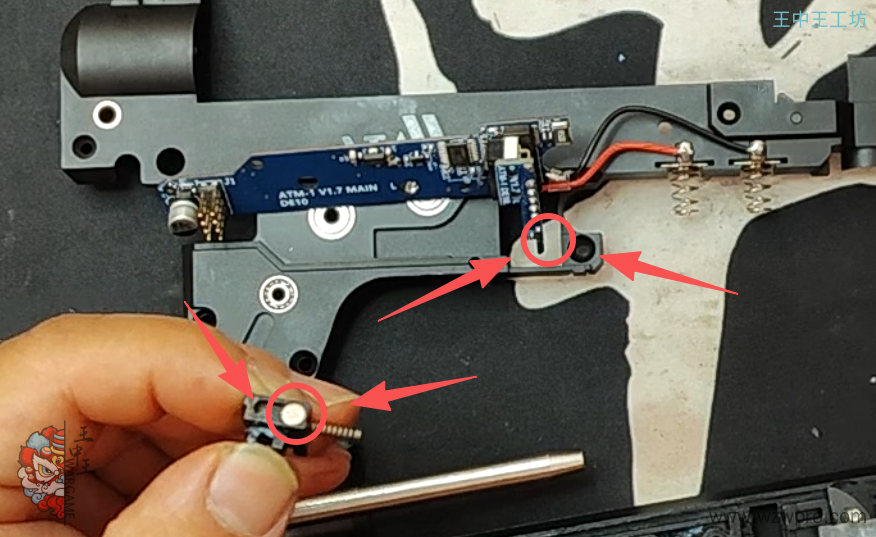

空挂块上装有一颗小的圆形磁铁（图片二），当霍尔传感器（图片一内序号③）识别到磁铁时，代表还有蛋，可以继续激发；当识别不到磁铁时，整个火控就会停止运行，就算扣动扳机也不会有任何反应，这就是空挂功能的原理。

（三）顶杆：弹量检测关键部件

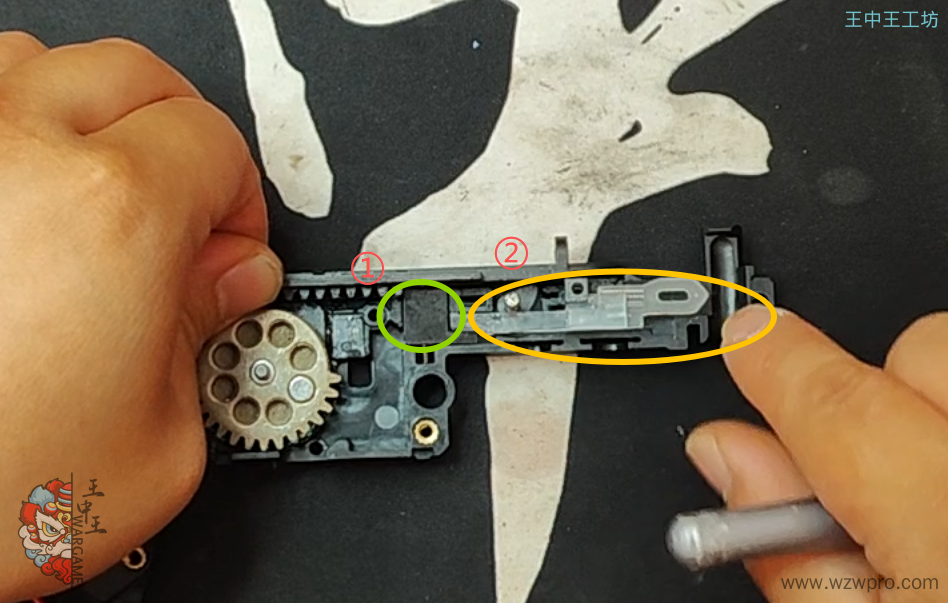

顶杆也是金属四件套之一（下图内序号②），不过原厂 ATM 波箱的顶杆已经很耐操，可换可不换。它的作用是检测是否有弹：有弹时，顶杆被水宝宝顶在里面，尾部卡住空挂块（下图内序号①），不让它空挂，同时让霍尔传感器检测到磁铁，保证波箱正常运行。

（四）传动齿轮组：减速传动，稳定动力

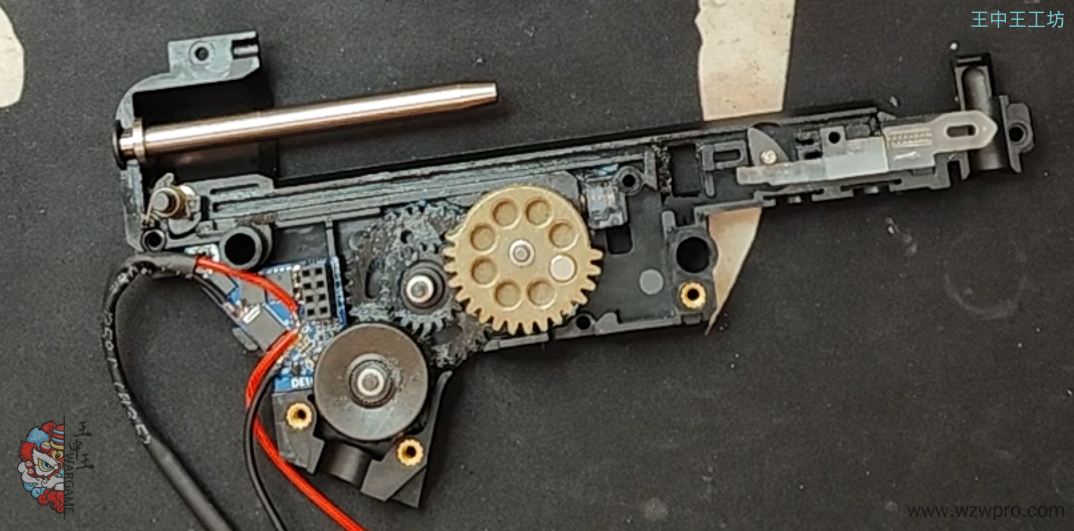

从上往下看，传动齿轮组依次是蛋糕齿、中齿与伞齿，它们构成了一个减速传动结构，能将电机的动力稳定地传递给其他部件。对于动手能力强的小伙伴，到手后可以直接更换伞齿与蛋糕齿 —— 原厂的伞齿轴不太好，蛋糕齿是粉压材质，但这两个齿坏的情况比较少，如果懒得折腾，原厂的也能正常使用。

（五）活塞释放机械结构：完成激发的关键

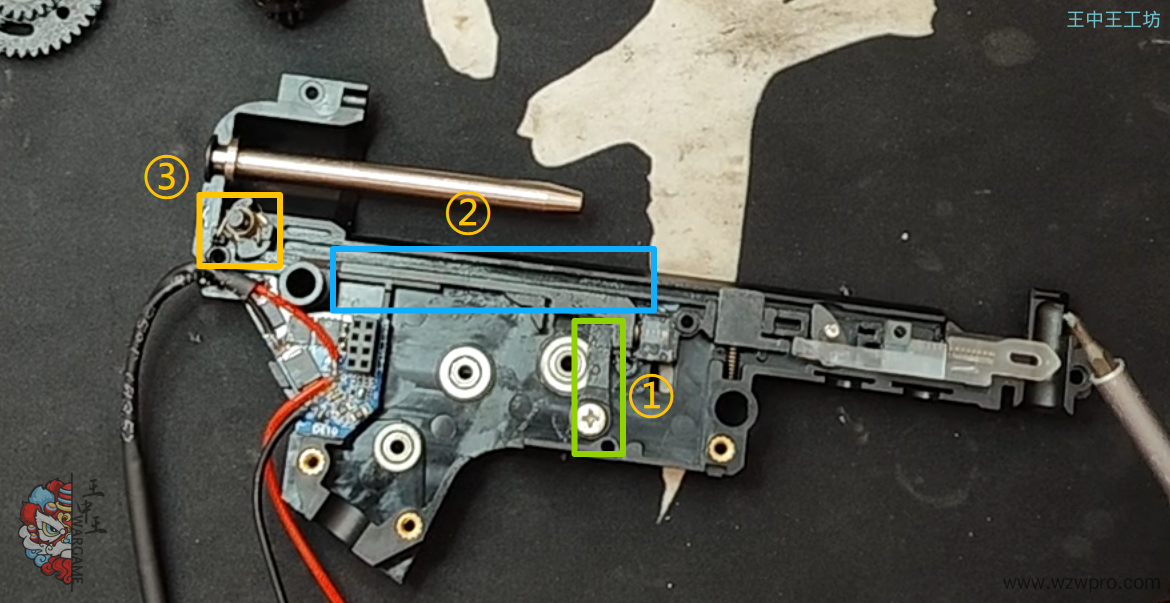

蛋糕齿下方有一个可以摆动的部件（下图内序号①），这是释放活塞的机械结构。激发时，蛋糕齿下方的 “水滴” 顶住这个摆动部件，部件再向前推动释放连杆（下图内序号②），进而倒旗释放（下图内序号③），让活塞完成一次释放，整个激发过程就此完成。

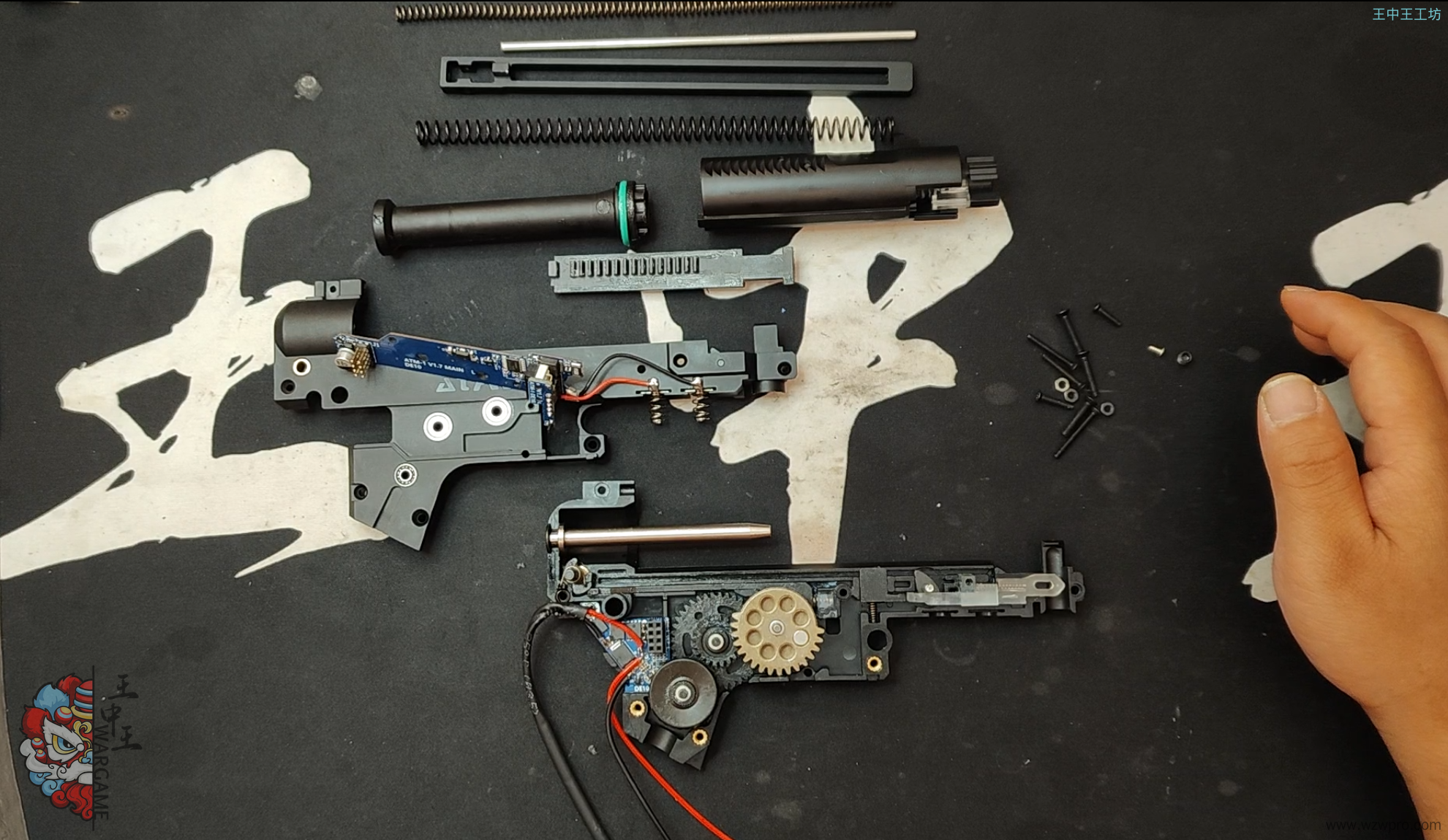

下图为 ATM 波箱内部的分解展示，可对照识别各核心部件：

七、ATM 波箱安装步骤：从内到外，精准复位

安装原则：遵循 “从内到外，精准复位”，确保每个部件安装到位，避免因错位导致波箱故障。

1. 波箱内部部件安装：打好基础，保证顺畅

齿轮组安装：将蛋糕齿、中齿、伞齿依次归位，安装时要注意齿轮的咬合状态，确保传动顺畅，没有卡顿的情况。

2. 波壳闭合：注意螺丝力度

闭合波壳前，要检查内部部件是否有遗漏，确认无误后，将波壳盖好，然后对称拧紧螺丝，避免受力不均导致波壳变形。（螺丝不需要太紧，觉得不放心可稍微抹一点螺丝胶，太紧会影响波箱运行，尤其是天梯）

3. Bolt 与复进导轨安装

将 Bolt 挂接在天梯上，然后安装复进导轨，对准位置后拧紧固定螺丝。

4. 复进杆与复进簧安装：注意方向与手法

安装复进杆时，要注意方向，没有缺口的一端朝里插入；然后套上复进簧，此时可以参考拆解时的手法 —— 大拇指顶住复进杆，其他手指握住复进簧的前半段，用一字螺丝刀将复进簧向前推，推的同时松开复进杆，到达极限后再将复进杆推回去，往复操作，直到复进簧完整套进复进杆内，最后将复进杆卡进尾端的孔位。另外，建议在前方的机密螺丝上打一点点螺丝胶，防止把玩的时候螺丝松动。
